背景
之前做過一次uboot的升級，當時留下了一些記錄，本文摘錄其中比較有意思的兩個問題。
啟動失敗問題
問題簡述
uboot代碼中用到了一個庫，考慮到庫本身跟uboot版本沒什麼關係，就直接把舊的庫文件拷貝過來使用。結果編譯鏈接是沒問題，啟動卻會卡住。
消失的打印
為了明確卡住的位置，就去修改了庫的源碼，添加一些打印（此時還是在舊版本uboot下編譯的），結果發現卡住的位置或隨着添加打印的變化而變化，且有些打印語句，添加后未打印出來。
我決定先從這些神秘消失的打印入手。
分析下uboot中的printf實現，最底層就是寫寄存器，是一個同步的函數，也沒什麼可疑的地方。
為了確認打印不出來的時候，到底有沒有調用到printf，我決定給printf增加一個計數器，在gd結構體中，增加一個printf_count字段，初始化為0，每次打印時執行printf_count++並打印出值。
設計這個試驗，本意是確認未打印出來時是否確實也調用到了printf，但卻有了別的發現，實驗結果中printf_count值會異常變化，不是按打印順序遞增，而是會突變成很大的異常值。
printf_count是gd結構體的成員，那就是gd的問題了。進一步將uboot全局結構體gd的地址打印出來。確認了原因是gd結構體的指針變化了。
這也可以解釋部分打印消失的現象，原因是我們在gd中有另一個字段，用於控制打印等級。當gd被改動了，printf就可能解析出錯，誤以為打印等級為0而提前返回。
gd的實現
那麼好端端的，gd為什麼會被改了呢？這就要先看看gd到底是怎麼實現的了。
uboot中維護了一個全局的結構體gd。在代碼中加入
DECLARE_GLOBAL_DATA_PTR;
即可使用gd指針訪問這個全局結構體，許多地方都會藉助gd來保存傳遞信息。
進一步看看這個宏的定義
舊版本uboot:
#define DECLARE_GLOBAL_DATA_PTR register volatile gd_t *gd asm ("r8")
新版本uboot:
#define DECLARE_GLOBAL_DATA_PTR register volatile gd_t *gd asm ("r9")
居然不一樣，一個是將gd的值放到r8寄存器，一個是放在r9寄存器。
那麼就可以猜測到，庫是在舊版本uboot中編譯出來的，可能使用了r9，那麼放到新版本uboot中去，就會破壞r9寄存器中保存的gd值，導致一系列依賴gd的代碼不能正常工作。
驗證改動
為了求證，將庫反彙編出來，發現確實避開了r8寄存器，但使用了r9寄存器。
說明uboot在指定gd寄存器的同時，還有某種方法讓其他代碼不使用這個寄存器。
那是不是把舊uboot中的這個r8改成r9，重新編譯庫就可以了呢？試一下，還是不行。
那麼禁止其他代碼使用r8寄存器肯定就是通過別的方式實現的了。簡單粗暴地在舊版本uboot下搜索r8，去掉.c .h等類型后，很容易發現了
./arch/arm/cpu/armv7/config.mk:24:PLATFORM_RELFLAGS += -fno-common -ffixed-r8 -msoft-floa
將-ffixed-r8修改為-ffixed-r9，重新編譯出庫，這回就可以正常工作了，打印正常，啟動正常。反彙編出來也可以看到，新編譯出來的庫用了r8沒有用r9。
當然更好的改法，是直接在新版本的uboot中編譯，這是最可靠的。
追本溯源
話說回來，為什麼兩個版本的uboot，會使用不同的寄存器呢？難道有什麼坑？
這就得去翻一下git記錄了。
commit fe1378a961e508b31b1f29a2bb08ba1dac063155
Author: Jeroen Hofstee <jeroen@myspectrum.nl>
Date: Sat Sep 21 14:04:41 2013 +0200
ARM: use r9 for gd
To be more EABI compliant and as a preparation for building
with clang, use the platform-specific r9 register for gd
instead of r8.
note: The FIQ is not updated since it is not used in u-boot,
and under discussion for the time being.
The following checkpatch warning is ignored:
WARNING: Use of volatile is usually wrong: see
Documentation/volatile-considered-harmful.txt
Signed-off-by: Jeroen Hofstee <jeroen@myspectrum.nl>
cc: Albert ARIBAUD <albert.u.boot@aribaud.net>
從git記錄中，也可以確認完整地將r8切換到r9，都需要做哪些修改
diff --git a/arch/arm/config.mk b/arch/arm/config.mk
index 16c2e3d1e0..d0cf43ff41 100644
--- a/arch/arm/config.mk
+++ b/arch/arm/config.mk
@@ -17,7 +17,7 @@ endif
LDFLAGS_FINAL += --gc-sections
PLATFORM_RELFLAGS += -ffunction-sections -fdata-sections \
- -fno-common -ffixed-r8 -msoft-float
+ -fno-common -ffixed-r9 -msoft-float
# Support generic board on ARM
__HAVE_ARCH_GENERIC_BOARD := y
diff --git a/arch/arm/cpu/armv7/lowlevel_init.S b/arch/arm/cpu/armv7/lowlevel_init.S
index 82b2b86520..69e3053a42 100644
--- a/arch/arm/cpu/armv7/lowlevel_init.S
+++ b/arch/arm/cpu/armv7/lowlevel_init.S
@@ -22,11 +22,11 @@ ENTRY(lowlevel_init)
ldr sp, =CONFIG_SYS_INIT_SP_ADDR
bic sp, sp, #7 /* 8-byte alignment for ABI compliance */
#ifdef CONFIG_SPL_BUILD
- ldr r8, =gdata
+ ldr r9, =gdata
#else
sub sp, #GD_SIZE
bic sp, sp, #7
- mov r8, sp
+ mov r9, sp
#endif
/*
* Save the old lr(passed in ip) and the current lr to stack
diff --git a/arch/arm/include/asm/global_data.h b/arch/arm/include/asm/global_data.h
index 79a9597419..e126436093 100644
--- a/arch/arm/include/asm/global_data.h
+++ b/arch/arm/include/asm/global_data.h
@@ -47,6 +47,6 @@ struct arch_global_data {
#include <asm-generic/global_data.h>
-#define DECLARE_GLOBAL_DATA_PTR register volatile gd_t *gd asm ("r8")
+#define DECLARE_GLOBAL_DATA_PTR register volatile gd_t *gd asm ("r9")
#endif /* __ASM_GBL_DATA_H */
diff --git a/arch/arm/lib/crt0.S b/arch/arm/lib/crt0.S
index 960d12e732..ac54b9359a 100644
--- a/arch/arm/lib/crt0.S
+++ b/arch/arm/lib/crt0.S
@@ -69,7 +69,7 @@ ENTRY(_main)
bic sp, sp, #7 /* 8-byte alignment for ABI compliance */
sub sp, #GD_SIZE /* allocate one GD above SP */
bic sp, sp, #7 /* 8-byte alignment for ABI compliance */
- mov r8, sp /* GD is above SP */
+ mov r9, sp /* GD is above SP */
mov r0, #0
bl board_init_f
@@ -81,15 +81,15 @@ ENTRY(_main)
* 'here' but relocated.
*/
- ldr sp, [r8, #GD_START_ADDR_SP] /* sp = gd->start_addr_sp */
+ ldr sp, [r9, #GD_START_ADDR_SP] /* sp = gd->start_addr_sp */
bic sp, sp, #7 /* 8-byte alignment for ABI compliance */
- ldr r8, [r8, #GD_BD] /* r8 = gd->bd */
- sub r8, r8, #GD_SIZE /* new GD is below bd */
+ ldr r9, [r9, #GD_BD] /* r9 = gd->bd */
+ sub r9, r9, #GD_SIZE /* new GD is below bd */
adr lr, here
- ldr r0, [r8, #GD_RELOC_OFF] /* r0 = gd->reloc_off */
+ ldr r0, [r9, #GD_RELOC_OFF] /* r0 = gd->reloc_off */
add lr, lr, r0
- ldr r0, [r8, #GD_RELOCADDR] /* r0 = gd->relocaddr */
+ ldr r0, [r9, #GD_RELOCADDR] /* r0 = gd->relocaddr */
b relocate_code
here:
@@ -111,8 +111,8 @@ clbss_l:cmp r0, r1 /* while not at end of BSS */
bl red_led_on
/* call board_init_r(gd_t *id, ulong dest_addr) */
- mov r0, r8 /* gd_t */
- ldr r1, [r8, #GD_RELOCADDR] /* dest_addr */
+ mov r0, r9 /* gd_t */
+ ldr r1, [r9, #GD_RELOCADDR] /* dest_addr */
/* call board_init_r */
ldr pc, =board_init_r /* this is auto-relocated! */
啟動慢問題
問題簡述
填了幾個坑之後，新的uboot可以啟動到內核了，但發現啟動速度非常慢，內核啟動速度慢了接近10倍！明明是同一個內核，為什麼差異這麼大。
排查寄存器
初步排查了下設備樹配置，以及uboot跳轉內核前的一些關鍵寄存器，確實在兩個版本的uboot中有所不同，但具體去看這些不同，發現都不會影響速度，將一些驅動對齊之後寄存器差異基本就消失了。
差異的分界
那再細看，kernel的速度有差異，uboot呢？在哪個時間點之後，速度開始產生差異？
嘗試在兩個版本的uboot中插入一些操作，對比時間戳，發現兩個uboot在某個節點之後的速度確實有區別。
進一步排查，原來是在打開cache操作之後，舊uboot的速度就會比新uboot快。嘗試將舊uboot的cache關掉，則二者基本一致。嘗試將舊uboot操作cache的代碼，移植到新uboot，未發生改變。
此時可確認新uboot的開cache有問題。但覺得這個跟kernel啟動慢沒關係。因為uboot進入kernel之前都會關cache，由kernel自己去重新打開。
也就是不管是用哪份uboot，也不管uboot中是否開了cache，對kernel階段都應該沒有影響才對。
於是記錄下來uboot的這個問題，待後續修復。先繼續找kernel啟動慢的原因。（注：現在看來當時的做法是有問題的，這裏的異常這麼明顯，應該設法追蹤下去找出原因才對）
鎖定uboot
uboot的嫌疑非常大，但還不能完全確認，因為uboot之前還有一級spl。是否會是spl的問題呢？
嘗試改用新spl+舊uboot，啟動速度正常。而新spl+新uboot的啟動速度則很慢，其他因素都不變，說明問題確實出在uboot階段。
多做or少做
當時到這一步就卡住了，直接比較兩份uboot的代碼不太現實，差異太大了。
後來我就給自己提了個問題，到底新uboot是多做了某件事情，還是少做了某件事情？
換個說法，目前已知
spl --> 舊uboot --> kernel(速度快)
spl --> 新uboot --> kernel(速度快)
但到底是以下的情況A還是情況B呢？
A: spl（速度慢） --> 舊uboot(做了某個會提升速度的操作) --> kernel(速度快)
spl（速度慢） --> 新uboot(少做了某個會提升速度的操作) --> kernel(速度慢)
B: spl（速度快） --> 舊uboot(沒做特殊操作) --> kernel(速度快)
spl（速度快） --> 新uboot(多做了某個會限制速度的操作) --> kernel(速度慢)
為了驗證，我決定讓spl直接啟動內核，看看內核到底是快是慢。
支持過程碰到了一些小問題
1.spl沒有能力加載這麼大的kernel
解決：此時不需要kernel能完全啟動，只需要能加載啟動一段，足以體現出啟動速度是否正常即可，於是裁剪出一個非常小kernel來輔助實驗。
2.kernel需要dtb
解決：內核有一個CONFIG_BUILD_ARM_APPENDED_DTB_IMAGE選項。選上重新編譯。編譯后再用dd將kernel和dtb拼接到一起，作為新的kernel。這樣，spl就只需要加載一個文件並跳轉過去即可。
試驗結果，spl啟動的kernel和使用新uboot啟動的kernel速度一致，均比舊uboot啟動的kernel慢。
說明，舊uboot中做了某個關鍵操作，而新uboot沒做。
找出關鍵操作
那接下來的任務就是，找出舊uboot中的這個關鍵操作了。
怎麼找呢？有了上一步的成果，我們可以使用以下方法來排查
-
spl加載kernel和舊uboot -
spl跳轉到舊uboot，此時kernel其實已經在dram中準備好了，隨時可以啟動 -
在舊
uboot的啟動流程各個階段，嘗試直接跳轉到kernel，觀察啟動速度 -
如果在舊
uboot的A點跳轉kernel啟動慢，B點跳轉啟動快，則說明關鍵操作位於AB點之間。
方法有了，很快就鎖定到start.S，進一步在start.S中揪出了這段代碼
#if defined(CONFIG_ARM_A7)
@set SMP bit
mrc p15, 0, r0, c1, c0, 1
orr r0, r0, #(1<<6)
mcr p15, 0, r0, c1, c0, 1
#endif
新uboot的start.S中沒有這段代碼，嘗試在新uboot的start.S中添加此操作，速度立馬恢復正常了。
再全局搜索下，原來這個新版本uboot中，套路是在board_init中進行此項設置的，而這個平台從舊版本移植過來，就沒有設置 SMP bit, 補上即可。
SMP bit是什麼
SMP 是指對稱多處理器，看起來這個 bit 會影響多核的 cache一致性，此處沒有再深入研究。
但可以知道，對於單處理器的情況，也需要設置這個bit才能正常使用cache。
貼下arm的圖和描述：

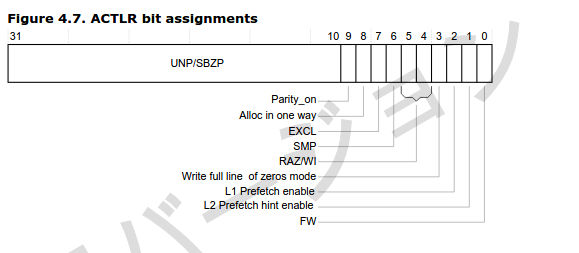

[6] SMP
Signals if the Cortex-A9 processor is taking part in coherency or not.
In uniprocessor configurations, if this bit is set, then Inner Cacheable Shared is treated as Cacheable. The reset value is zero.
搜下kernel的代碼，發現也是有地方調用了的。不過這個芯片是單核的，根本就沒配置CONFIG_SMP。
#ifdef CONFIG_SMP
ALT_SMP(mrc p15, 0, r0, c1, c0, 1)
ALT_UP(mov r0, #(1 << 6)) @ fake it for UP
tst r0, #(1 << 6) @ SMP/nAMP mode enabled?
orreq r0, r0, #(1 << 6) @ Enable SMP/nAMP mode
orreq r0, r0, r10 @ Enable CPU-specific SMP bits
mcreq p15, 0, r0, c1, c0, 1
#endif
總結
整理出來一方面是記錄這兩個bug，另一方面也是想記錄下當時的一些操作。
畢竟同樣的bug可能以後都不會碰到了，但解bug的方法和思路卻是可以積累復用的。
