高可用架構

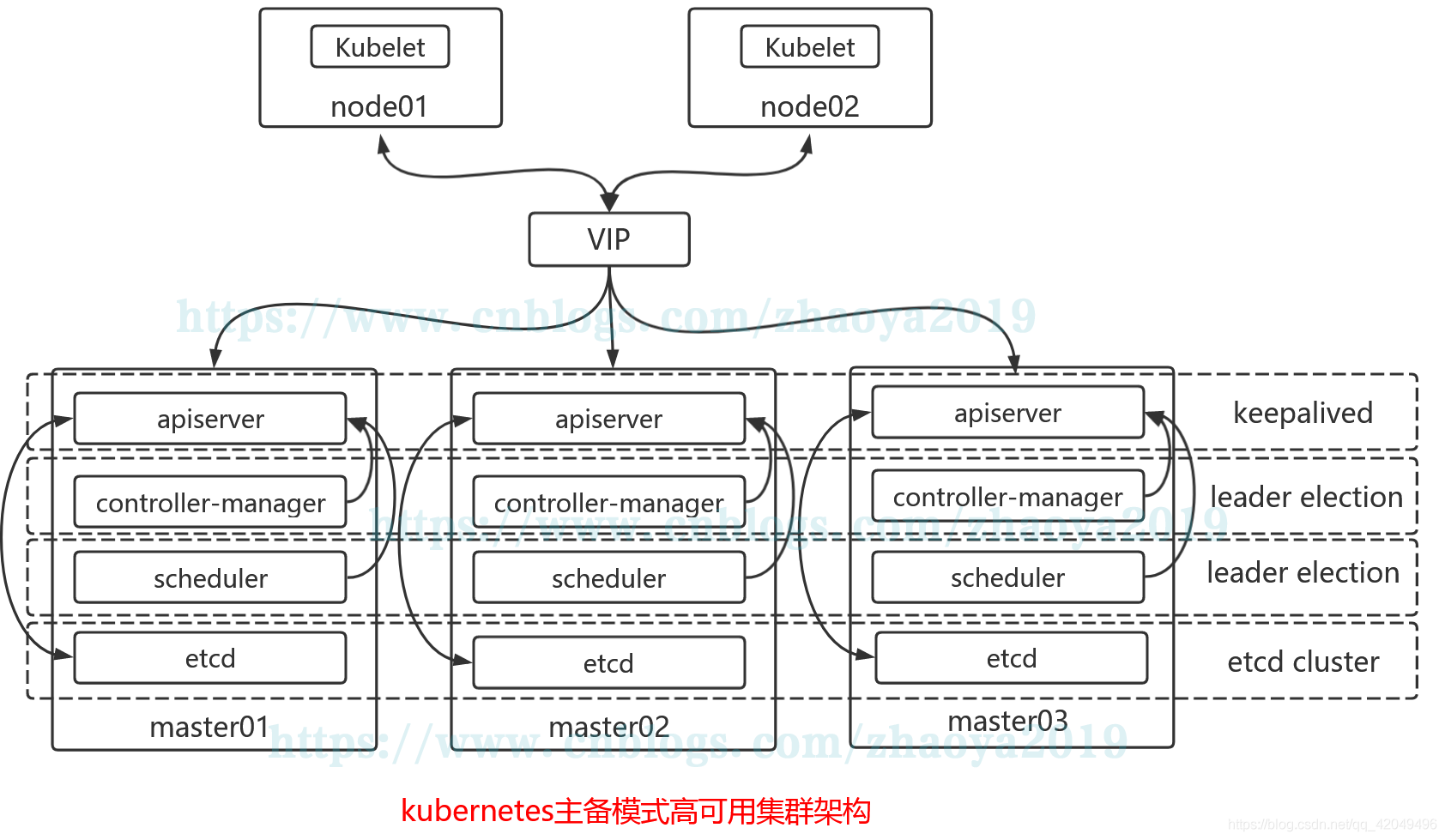

k8s集群的高可用實際是k8s各核心組件高可用,這裏使用主備模式,架構如下:

主備模式高可用架構說明:

核心組件 高可用模式 高可用實現方式
apiserver 主備 keepalived
controller-manager 主備 leader election
scheduler 主備 leader election
etcd 集群 kubeadm
  • apiserver 通過keepalived實現高可用,當某個節點故障時觸發keepalived vip 轉移;
  • controller-manager k8s內部通過選舉方式產生領導者(由–leader-elect 選型控制,默認為true),同一時刻集群內只有一個controller-manager組件運行;
  • scheduler k8s內部通過選舉方式產生領導者(由–leader-elect 選型控制,默認為true),同一時刻集群內只有一個scheduler組件運行;
  • etcd 通過運行kubeadm方式自動創建集群來實現高可用,部署的節點數為奇數,3節點方式最多容忍一台機器宕機。

部署環境

k8s版本

kubelet version kubeadm version kubectl version
v1.15.1 v1.15.1 v1.15.1

主機配置

Centos版本 系統內核 docker version flannel version Keepalived version
7.8.2003 4.4.223 19.03.9 v0.11.0 v1.3.5

主機列表

主機名 ip 主機配置 備註
master01 192.168.213.181 4U4G control plane
master02 192.168.213.182 4U4G control plane
master03 192.168.213.183 4U4G control plane
node01 192.168.213.192 2U2G node
node02 192.168.213.192 2U2G node
VIP 192.168.213.200 4U4G 在control plane上浮動

私有倉庫

主機名 ip 主機配置 備註
docker-registry 192.168.213.129 2U1G reg.zhao.com

其他準備

系統初始化,docker安裝,k8s(kubelet、kubeadm和kubectl)安裝省略

  • kubelet 運行在集群所有節點上,用於啟動Pod和容器
  • kubeadm 用於初始化集群,啟動集群
  • kubectl 用於和集群通信,部署和管理應用,查看各種資源,創建、刪除和更新各種組件

啟動kubelet並設置開機啟動 systemctl enable kubelet && systemctl start kubelet

keepalived安裝

在所有master節點上安裝

安裝keepalived

[root@master01 ~]# yum -y install keepalived

keepalived配置

master01

[root@master01 ~]# cat /etc/keepalived/keepalived.conf
! Configuration File for keepalived
global_defs {
   router_id master01
}
vrrp_instance VI_1 {
    state MASTER
    interface ens33
    virtual_router_id 50
    priority 150
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        192.168.213.200
    }
}

master02

[root@master02 ~]# cat /etc/keepalived/keepalived.conf
! Configuration File for keepalived
global_defs {
   router_id master02
}
vrrp_instance VI_1 {
    state BACKUP
    interface ens33
    virtual_router_id 50
    priority 100
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        192.168.213.200
    }
}

master03

[root@master03 ~]# cat /etc/keepalived/keepalived.conf
! Configuration File for keepalived
global_defs {
   router_id master03
}
vrrp_instance VI_1 {
    state BACKUP
    interface ens33
    virtual_router_id 50
    priority 100
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        192.168.213.200
    }
}

啟動keepalived並設置開機啟動

[root@master01 ~]# systemctl start keepalived
[root@master01 ~]# systemctl enable keepalived

VIP查看

配置master節點

初始化master01節點

master01初始化

#初始化的配置文件
[root@master01 ~]# cat kubeadm-config.yaml
apiVersion: kubeadm.k8s.io/v1beta2
kind: ClusterConfiguration
kubernetesVersion: v1.15.1
apiServer:
  certSANs:		##填寫所有kube-apiserver節點的hostname、IP、VIP
  - master01
  - master02
  - master03
  - node01
  - node02
  - 192.168.213.181
  - 192.168.213.182
  - 192.168.213.183
  - 192.168.213.191
  - 192.168.213.192
  - 192.168.213.200
controlPlaneEndpoint: "192.168.213.200:6443"
networking:
  podSubnet: "10.244.0.0/16"
[root@master01 ~]# kubeadm init --config=kubeadm-config.yaml|tee kubeadim-init.log

記錄kubeadm join的輸出,後面需要這個命令將備master節點和node節點加入集群中

Then you can join any number of worker nodes by running the following on each as root:

kubeadm join 192.168.213.200:6443 --token ebx4uz.9y3twsnoj9yoscoo \
    --discovery-token-ca-cert-hash sha256:1bc280548259dd8f1ac53d75e918a8ec99c234b13f4fe18a71435bbbe8cb26f3

加載環境變量

[root@master01 ~]# echo "export KUBECONFIG=/etc/kubernetes/admin.conf" >> ~/.bash_profile
[root@master01 ~]# source .bash_profile

安裝flannel網絡

[root@master01 ~]# kubectl apply -f https://raw.githubusercontent.com/coreos/flannel/2140ac876ef134e0ed5af15c65e414cf26827915/Documentation/kube-flannel.yml

備master節點加入集群

配置免密登錄

配置master01到master02、master03免密登錄

#創建秘鑰
[root@master01 ~]# ssh-keygen -t rsa
#將秘鑰同步至master02,master03
[root@master01 ~]# ssh-copy-id -i /root/.ssh/id_rsa.pub root@192.168.213.182
[root@master01 ~]# ssh-copy-id -i /root/.ssh/id_rsa.pub root@192.168.213.183
#免密登陸測試
[root@master01 ~]# ssh master02
[root@master01 ~]# ssh 192.168.213.183

master01分發證書

在master01上運行腳本cert-main-master.sh,將證書分發至master02和master03

[root@master01 ~]# cat cert-main-master.sh
USER=root # customizable
CONTROL_PLANE_IPS="192.168.213.182 192.168.213.183"
for host in ${CONTROL_PLANE_IPS}; do
    scp /etc/kubernetes/pki/ca.crt "${USER}"@$host:
    scp /etc/kubernetes/pki/ca.key "${USER}"@$host:
    scp /etc/kubernetes/pki/sa.key "${USER}"@$host:
    scp /etc/kubernetes/pki/sa.pub "${USER}"@$host:
    scp /etc/kubernetes/pki/front-proxy-ca.crt "${USER}"@$host:
    scp /etc/kubernetes/pki/front-proxy-ca.key "${USER}"@$host:
    scp /etc/kubernetes/pki/etcd/ca.crt "${USER}"@$host:etcd-ca.crt
    # Quote this line if you are using external etcd
    scp /etc/kubernetes/pki/etcd/ca.key "${USER}"@$host:etcd-ca.key
done
[root@master01 ~]# ./cert-main-master.sh

備master節點移動證書至指定目錄

在master02,master03上運行腳本cert-other-master.sh,將證書移至指定目錄

[root@master02 ~]# cat cert-other-master.sh
USER=root # customizable
mkdir -p /etc/kubernetes/pki/etcd
mv /${USER}/ca.crt /etc/kubernetes/pki/
mv /${USER}/ca.key /etc/kubernetes/pki/
mv /${USER}/sa.pub /etc/kubernetes/pki/
mv /${USER}/sa.key /etc/kubernetes/pki/
mv /${USER}/front-proxy-ca.crt /etc/kubernetes/pki/
mv /${USER}/front-proxy-ca.key /etc/kubernetes/pki/
mv /${USER}/etcd-ca.crt /etc/kubernetes/pki/etcd/ca.crt
# Quote this line if you are using external etcd
mv /${USER}/etcd-ca.key /etc/kubernetes/pki/etcd/ca.key
[root@master02 ~]# ./cert-other-master.sh

備master節點加入集群

在master02和master03節點上運行加入集群的命令

kubeadm join 192.168.213.200:6443 --token ebx4uz.9y3twsnoj9yoscoo \
    --discovery-token-ca-cert-hash sha256:1bc280548259dd8f1ac53d75e918a8ec99c234b13f4fe18a71435bbbe8cb26f3

備master節點加載環境變量

此步驟是為了在備master節點上也能執行kubectl命令

scp master01:/etc/kubernetes/admin.conf /etc/kubernetes/
echo "export KUBECONFIG=/etc/kubernetes/admin.conf" >> ~/.bash_profile
source .bash_profile

node節點加入集群

加入集群

在node節點運行初始化master生成的加入集群的命令

kubeadm join 192.168.213.200:6443 --token ebx4uz.9y3twsnoj9yoscoo \
    --discovery-token-ca-cert-hash sha256:1bc280548259dd8f1ac53d75e918a8ec99c234b13f4fe18a71435bbbe8cb26f3

集群節點查看

[root@master01 ~]# kubectl get nodes
[root@master01 ~]# kubectl get pod -o wide -n kube-system

所有control plane節點處於ready狀態,所有的系統組件也正常

對接私有倉庫

私有倉庫配置省略,在所有節點上執行以下步驟

修改daemon.json

[root@master01 ~]# cat /etc/hosts
127.0.0.1   localhost localhost.localdomain localhost4 localhost4.localdomain4
::1         localhost localhost.localdomain localhost6 localhost6.localdomain6
192.168.213.181 master01
192.168.213.182 master02
192.168.213.183 master03
192.168.213.191 node01
192.168.213.192 node02
192.168.213.129 reg.zhao.com
[root@master01 ~]# cat /etc/docker/daemon.json
{
    "registry-mirrors": ["https://sopn42m9.mirror.aliyuncs.com"],
    "exec-opts": ["native.cgroupdriver=systemd"],
    "log-driver": "json-file",
        "log-opts": {
            "max-size": "100m"
        },
    "insecure-registries": ["https://reg.zhao.com"]
}
[root@master01 ~]# systemctl daemon-reload
[root@master01 ~]# systemctl restart docker

創建認證secret

使用Kuberctl創建docker register認證secret

[root@master01 ~]# kubectl create secret docker-registry myregistrykey --docker-server=https://reg.zhao.com --docker-username=admin --docker-password=Harbor12345 --docker-email=""
secret/myregistrykey created
[root@master02 ~]# kubectl get secrets
NAME                  TYPE                                  DATA   AGE
default-token-6mrjd   kubernetes.io/service-account-token   3      18h
myregistrykey         kubernetes.io/dockerconfigjson        1      19s

在創建Pod的時通過imagePullSecret引用myregistrykey

imagePullSecrets:
  - name: myregistrykey

集群功能測試

測試私有倉庫

[root@master02 ~]# cat test_sc.yaml
apiVersion: v1
kind: Pod
metadata:
  name: foo
spec:
  containers:
    - name: foo
      image: reg.zhao.com/zhao/myapp:v1.0
#  imagePullSecrets:
#    - name: myregistrykey

打開註釋,應用密鑰,可以拉取到鏡像

台中搬家公司費用怎麼算?

擁有20年純熟搬遷經驗,提供免費估價且流程透明更是5星評價的搬家公司

測試集群高可用

測試master節點高可用

通過ip查看apiserver所在節點,通過leader-elect查看scheduler和controller-manager所在節點

[root@master01 ~]# ip a|grep ens33
[root@master01 ~]# kubectl get endpoints kube-scheduler -n kube-system -o yaml |grep holderIdentity
[root@master01 ~]# kubectl get endpoints kube-controller-manager -n kube-system -o yaml |grep holderIdentity

組件名 所在節點
apiserver master01
controller-manager master01
scheduler master01

關閉master01,模擬宕機,master01狀態為NotReady

[root@master01 ~]# init 0

VIP飄到了master02,controller-manager和scheduler也發生了遷移

組件名 所在節點
apiserver master02
controller-manager master03
scheduler master02

測試node節點高可用

K8S 的pod-eviction在某些場景下如節點 NotReady,資源不足時,會把 pod 驅逐至其它節點

Kube-controller-manager 周期性檢查節點狀態,每當節點狀態為 NotReady,並且超出 pod-eviction-timeout 時間后,就把該節點上的 pod 全部驅逐到其它節點,其中具體驅逐速度還受驅逐速度參數,集群大小等的影響。最常用的 2 個參數如下:
pod-eviction-timeout:NotReady 狀態節點超過該時間后,執行驅逐,默認 5 min
node-eviction-rate:驅逐速度,默認為 0.1 pod/秒

創建pod,維持副本數3

[root@master02 ~]# cat myapp_deploy.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
  name: myapp-deploy
  namespace: default
spec:
  replicas: 3
  selector:
    matchLabels:
      app: myapp
      release: stabel
  template:
    metadata:
      labels:
        app: myapp
        release: stabel
        env: test
    spec:
      containers:
      - name: myapp
        image: library/nginx
        imagePullPolicy: IfNotPresent
        ports:
        - name: http
          containerPort: 80

可以看到pod分佈在node01和node02節點上
關閉node02,模擬宕機,node02狀態為NotReady
可以看到 NotReady 狀態節點超過指定時間后,pod被驅逐到 Ready 的節點上,deployment維持運行3個副本

問題

初始化master節點失敗

如果初始化失敗,可執行kubeadm reset后重新初始化

[root@master01 ~]# kubeadm reset
#非root用戶還須執行rm -rf $HOME/.kube/config

flanne文件下載失敗

方法一:可以直接下載kube-flannel.yml文件,然後再執行apply
方法二:配置域名解析
在https://site.ip138.com查詢服務器IP
echo "151.101.76.133 raw.Githubusercontent.com" >>/etc/hosts

節點狀態NotReady

在節點機器上執行journalctl -f -u kubelet查看kubelet的輸出日誌信息如下:

Container runtime network not ready: NetworkReady=false reason:NetworkPluginNotReady message:docker: network plugin is not ready: cni config uninitialized

出現這個錯誤的原因是網絡插件沒有準備好,在節點上執行命令 docker images|grep flannel 查看flannel鏡像是否已經成功拉取,這個花費的時間可能會很長

如果很長時間仍然沒有拉下來flannel鏡像,可以使用如下方法解決

docker save把主節點上的flannel鏡像保存為壓縮文件(或在官方倉庫https://github.com/coreos/flannel/releases下載鏡像傳到主機上,要注意版本對應),在節點機器上執行docker load加載鏡像

[root@master02 ~]# docker save -o my_flannel.tar quay.io/coreos/flannel:v0.11.0-amd64
[root@master02 ~]# scp my_flannel.tar node01:/root
[root@node01 ~]# docker load < my_flannel.tar

unexpected token `$’do\r”

shell,運行出錯:syntax error near unexpected token `$’do\r”

原因:Linux和windows下的回車換行符不兼容

解決方法:將windows下面的CR LF,轉換為Linux下面的LF
用notepad++打開文件,編輯->檔案格式轉換->轉換為UNIX格式->保存即可

本站聲明:網站內容來源於博客園,如有侵權,請聯繫我們,我們將及時處理
